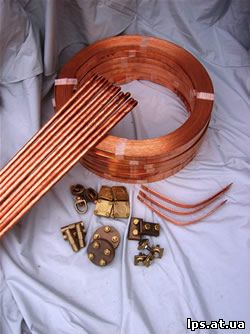

Немецкая фирма "OBO Bettermann выпускает компоненты заземления, изготовленные из нержавейки, омедненной стали, оцинкованной горячим способом. Именно такой вид защиты электродов рекомендуется международными нормами.

заземление

 Заземление является составной частью внешней системы молниезащиты, задача которого проведение тока и распределение его в грунте. Важными критериями для распределения тока без возникновения опасности перенапряжения являются форма и габариты устройства. В соответствии со стандартами DIN V VDE V 0185, часть 3, пункт 4. 4.1 (IEC 62305-3), рекомендуется использовать низкое сопротивление заземления (для системы молниезащиты < 10 Ом).  Заземляющее устройство (заземление) может быть представлено в трех видах, описание которых приведено ниже. Существует возможность совмещения различных видов заземления, но при этом необходимо учитывать повышенную опасность коррозионного разрушения.

Важно: заземление должно быть соединено с устройством выравнивания потенциалов


Кольцевое заземление

 Относится к поверхностным заземлениям. Оно устанавливается как замкнутое кольцо на расстоянии 1,0 м и глубине 0,5 м вокруг внешнего фундамента строения. Более оптимальное заземление, но при этом и более сложное.



Фундаментное заземление

 Устанавливается в бетонном фундаменте здания. Для его функционирования в качестве заземления из фундамента должны быть проведены внешние выводы для подсоединения токоотвода.


Каталог товаров по системе заземления смотрите - здесь



Заявки на проект заземления, расчет заземления, контур заземления дома, монтаж заземления, измерение заземления принимаются по телефонам:             (096) 819 70 03




Глубинное заземление

Как правило, к глубинным заземлениям относят устройства, которые устанавливаются в грунте отвесно и на большой глубине. Это одно из самых простых технических решений, отлично подходит для переоснащения системы молниезащиты.



заземление

Международные нормы рекомендуют использование этих элементов для систем заземления. Поэтому все предложенные элементы для устройства заземления – омеднненные или оцинкованные, методом горячего оцинкования.



Вертикальный заземлитель конструктивно выполняется из вертикальных элементов электродов длиной 1.5 метра, которые соединяются методом сращивания. На нижний торец первого элемента монтируется наконечник для улучшения погружения электродов в грунт повышенной жесткости, что облегчает погружение шпильки заземления в грунт.



Для присоединения заземлителя к заземляющей сети используем универсальный зажим. На верхний конец заземлителя монтируется зажим для полосы или катанки. С его помощью можно выполнять присоединения к плоскому проводнику 40х4 или проволоки диаметром 8-10 мм. Для герметизации соединения используется антикоррозионная лента.

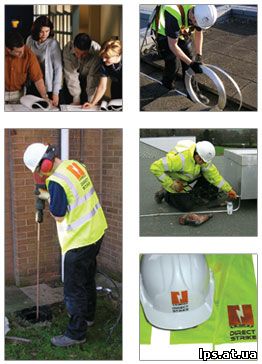

Технология монтажа



Электроды диаметром 20 мм имеют достаточную жесткость для выполнения их погружения с помощью перфоратора или кувалды.

Подготовка к выполнению контура заземления.

Перед погружением электродов необходимо подготовить углубления в грунте на глубину не менее 0.5 метров. Вставить насадку нижнюю в электрод с помощью молотка. На верхнюю часть электрода надеть боек и выполнить погружения первого электрода. Боек необходим чтобы не повредить верхнюю часть электрода. Вставить следующий электрод. Происходит сращивания электродов заземления под  действием ударной силы. Погружают необходимое количество электродов. Затем вертикальный  заземлитель соединяют к заземляющего сети с помощью зажима.  Для герметизации болтового соединения используется антикоррозионная лента. При необходимости  подключения медного провода к системе заземления, нужно вывести из почвы стальную заземляющею ленту и выполнить соединение через зажим с биметаллической пластиной. Если это соединение необходимо выполнить в середине сооружения то желательно установить шину выравнивания уравнивания потенциала.



Ориентировочная стоимость комплекта заземления 2500 – 3500 грн.

Стоимость монтажных работ по заземлению 2500 грн.
