заземление



Сегодня мы не можем представить себе жизнь без электрики. Пользуясь электричеством, всегда нужно помнить, о электричестве, как о потенциально опасном явлении. Опасность проявляется: во первых, в возможности поражения электрическим током, во вторых – пожарами, которые могут возникнуть из-за неисправности электрических сетей, проводки или электрооборудования. Конечно же, любую опасность можно избежать, если своевременно организовать меры защиты. Для обеспечения электробезопасности, в первую очередь, нужно организовать защитный контур заземления.



 Стоимость заземления(модульно-штыревое)



Каталог товаров по системе заземления смотрите - здесь



Заявки на проект заземления, расчет заземления, контур заземления дома, монтаж заземления, измерение заземления принимаются по телефонам:             (098) 881 36 067





 Мы выполняем такие виды работ как: молниезащита зданий и заземление дома.



Важным моментом в организации электробезопасности в доме – заземление проводов. В век множества бытовой техники и компьютеров, когда очень высокая нагрузка на провода, заземление просто необходимо.



Схема заземления



Заземление имеет определенную схему выполнения. Устройство, которое подключено к электросети, имеет три проводника, вернее должно иметь:

• рабочий проводник или фазный – проводник, который питает электроприбор;
• нейтральный или нулевой проводник;
• нулевой защитный проводник – проводник для заземления электросети.

В старых, жилых многоэтажках, такая схема не применялась, ее стали применять только с начала 90-х годов. В хрущевках выполняли заземления только поэтажные щиты.



Контур заземления дома



Контур заземления в частном доме имеет немножко другую схему исполнения. Разные подходящие конструкции могут использоваться в качестве естественных заземлителей: водопроводные трубы или другие металлические трубы, кроме трубопроводов для взрывчатых и горючих смесей и газов, трубы скважин, канализации и центрального отопления, железобетонные и металлические конструкции зданий, которые имеют контакт с землей.

Если есть возможность, то можно сделать отвод от этих конструкций. Заземляющий проводник - полосовая сталь сечением не менее 48 мм2 и толщина не менее 4 мм или стальной уголок с толщиной полки не менее 2,5 мм. Уголок или полосу прокладывают внутри помещение, где выполняется контур заземления из стальной полосы сечением не менее 24 мм2 и толщиной не менее 3 мм. Еще один вариант: болт приваривается к уголку (полосе), к болту присоединяется медный проводник, сечением не менее 2,5 мм2, это и есть защитный PE-проводник.







Компания  выполняет работы по защитному заземлению , продает комплектующие для организации заземления , проводит электрические измерения и подготавливает исполнительную документацию.



Мы используем в своей методике модульно-штырьевой принцип организации заземляющего устройства (контур заземления)  и обеспечиваем сопротивление растеканию контура заземления нужной величины от 0,5 Ом до 10 Ом, в зависимости от выполняемой задачи:

• контура заземления для молниезащиты не более 10 Ом.
• контура заземления для энергетики до 4 Ом.
• контура заземления для телекоммуникации до 2 Ом.
• контура заземления для серверных до 1 Ом.

В качестве глубинного заземлителя мы применяем заземляющие омедненные стержни с толщиной медного покрытия - не менее 0,25мм, длиной 1,5м .

 На каждом конце этих стержней нанесена холоднокатаная резьба, предназначена для соединения с помощью муфт. Для облегчения забивания оба конца высокопрочных соединительных муфт снабжены резьбовыми насадками и скошены.

Данная методика позволяет забивать глубинные заземлители при использовании вибромолота, с постепенным наращиванием от 1,5м до 32м., сопротивление которых уже не зависит от погодных условий. Мы получаем стабильное и низкоомное сопротивление растеканию основных заземлителей на протяжении всего срока службы контура не менее 30 лет.



Виды выполняемых работ:

1. Обследование существующего состояния заземляющего устройства (контура заземления) на объектах и выдача экспертных заключений.
2. Подготовка технического задания на разработку рабочего проекта.
3. Разработка рабочего проекта.
4. Согласования рабочего проекта.
5. Поставка комплектов для монтажа Заземления.
6. Выполнение монтажных работ.
7. Проведение электрических измерений и подготовка исполнительской документации.

Назначение системы заземления:

построение долговечного, надёжного заземляющего устройства (контура заземления) со стабильными электрическими параметрами, для обеспечения:

• защиты обслуживающего персонала;
• защиты и бесперебойной работы электрического и электронного оборудования;

Области применения:

Системы заземления  используются для организации и ремонта всех видов заземляющих устройств при строительстве и реконструкции различных объектов:

• телекоммуникационных;
• энергетических;
• мобильной связи;
• нефтегазовой отрасли;

а также на объектах, на которых установлены современные системы безопасности, пожарно-охранной сигнализации.

Достоинства:



• модульный принцип построения (установка вибромолотом путем постепенного наращивания);
• возможность установки глубинных заземлителей;
• минимальная площадь контура заземления;
• значительное уменьшение объемов подготовительных земляных работ; - удобство и технологичность монтажа;
• высокая стойкость к почвенной и электролитической коррозии (срок службы ЗУ минимум 30 лет);
• гарантированная толщина медного покрытия 250 мкм, высокая устойчивость медного покрытия к изгибу и отслоению;
• минимальные эксплуатационные затраты;
• сопротивление контура заземления, не зависит от погодных условий;
• система сертифицирована в Украине.

Преимущества для заказчика:



• базовый склад оборудования в Киеве;
• монтаж в стеснённых условиях (подвальные помещения, коммуникационные колодцы);
• в грунтах с высоким удельным сопротивлением (песок, глина, каменистые, суглинок);
• монтаж в местах, где недопустимо нарушение разного рода покрытий (асфальт, тротуарная плитка, забетонированные площадки предприятий и т. д.);
• предоставление полного комплекта документов на ЗУ(паспорт контура заземления):
  • схема ЗУ;
  • акт скрытых работ;
  • протокол измерений сопротивления.
• возможность проведения измерений сопротивления в процессе монтажа и, тем самым, исключение лишних трудозатрат и расхода материалов.
• модульная система заземления позволяет комплектовать заземление под каждый проект индивидуально ( вы можете заказать любые части заземления)



ИНСТРУКЦИЯ ПО МОНТАЖУ ЗАЗЕМЛЕНИЯ

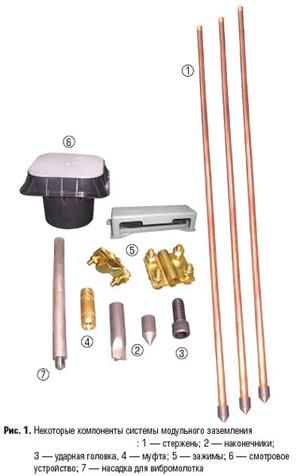

ОСНОВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ ЗАЗЕМЛЕНИЯ

Стержень заземления (рисунок 1)

Предназначен для использования в качестве вертикального элемента заземляющих устройств и электрического соединения с землей аппаратов, машин, приборов и других подобных устройств в составе электрода заземляющего вертикального стержневого сборного.

Каталожный номер СЗМ-14

Наружный диаметр 14,2мм

Толщина медного покрытия 2,5мм

длинна 1,5м

Цена 159,00грн.

          рис.1

Муфта соединительная (рисунок 2)

Предназначена для резьбового и электрического соединения составных частей вертикального заземляющего электрода (стержней заземления) и обеспечения вертикального погружения собранного заземляющего электрода относительно плоскости земли в плотных слоях грунта до 30 м при помощи специальных приспособлений.

Каталожный номер МС-14

Цена 48,00грн.

                     рис.2

Наконечник погружения (рисунок 3)

Предназначен для обеспечения вертикального погружения собранного заземляющего электрода относительно плоскости земли в плотных слоях грунта до 30 м при помощи специальных приспособлений.

Каталожный номер НП-14

Цена 69,00грн.

                        рис.3

Ударная насадка (рисунок 4)

Предназначена для обеспечения вертикального погружения собранного заземляющего электрода относительно плоскости земли в плотных слоях грунта до 30 м путем передачи ударных нагрузок на заземляющий электрод с помощью перфоратора, отбойного молотка и другого инструмента

Каталожный номер УН-14

Цена 69,00грн.

                рис.4

Смотровое устройство (рисунок 5)

Предназначено для осмотра специалистами соединения «вертикальный заземлитель-заземляющий проводник» и при проведении регламентных контрольных измерений электрического сопротивления заземления.

Цена 270,00грн

                      рис.5

Зажим универсальный (рисунок 6)

Предназначен для резьбового электрического соединения вертикальных и горизонтальных проводников заземляющихустройств и электрического соединения с землей аппаратов, машин, приборов и других подобных устройств.

Каталожный номер ЗУ

Цена 150,00грн.

                     Рис.6

Зажим медный (рисунок 7)

Предназначен для соединения заземляющего проводника с кабелем для электрического соединения с землей аппаратов, машин, приборов и других подобных устройств.

Каталожный номер ЗМ-1

Цена 48,00грн.

                       рис.7



Паста антикоррозийная токопроводящая предназначена для дополнительной защиты соединения стержней в соединительных муфтах.Паста поставляется в пластмассовых емкостях.



Лента водоблокирующая предназначена для дополнительной защиты мест соединений вертикального заземлителя и заземляющего проводника от грунтовой и электролитической коррозии.

Вы можете купить отдельно любой  элемент заземления.

Для удобства предлагаем Вам комплекты для организации заземления.

Комплект заземления КЗМ-10/14



Наименование	Стоимость единицы ,грн.	Кол-во, шт.	Сумма, грн.
Стержень СЗМ-14	159,00	10	1590,00
Муфта соед. МС-14	48,00	10	480,00
Наконечник погружения НП-14	69,00	2	138,00
Зажим ЗМ-1	48,00	2	96,00
Ударная насадка УН-14	69,00	1	69,00
Паста антикоррозионная	45,00	200мл	45,00
Лента водоблокирующая	132,00	1	132,00
Смотровое устройство	270,00	1	270,00
Насадка для вибромолота	350,00	1	350,00
Итого:	3170,00





Комплект заземления КЗМ-20/14





Наименование	Стоимость единицы ,грн.	Кол-во, шт.	Сумма, грн.
Стержень СЗМ-14	159,00	20	3180,00
Муфта соед. МС-14	48,00	20	960,00
Наконечник погружения НП-14	69,00	3	207,00
Зажим ЗМ-1	48,00	3	144,00
Ударная насадка УН-14	69,00	2	138,00
Паста антикоррозионная	45,00	400мл	90,00
Лента водоблокирующая	132,00	1	132,00
Смотровое устройство	270,00	1	270,00
Насадка для вибромолота	350,00	1	350,00
Итого:	5471,00



ПРИМЕРНЫЕ  РАСЦЕНКИ  НА  УСТАНОВКУ ЗАЗЕМЛЕНИЯ  (Монтаж заземления)
