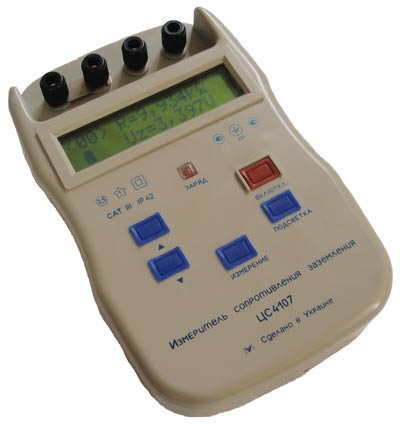

Новейший многофункциональный измеритель сопротивления заземления ЦС4107 с цифровым отсчетом!!!

Автоматический выбор диапазона измерения!!!

Автоматическое вычисление удельного сопротивления грунта!!!

Измеритель сопротивления заземления ЦС4107 предназначенный для измерения сопротивления растеканию тока заземляющих устройств, определения удельного сопротивления грунта с автоматическим вычислением его значения, измерение сопротивления проводников наземной части заземляющего устройства.

Технические характеристики

• Индикация результатов измерений – буквенно-цифровая на жидкокристаллическом индикаторе с подсветкой  (далее – ЖК-индикатор).

• Диапазон измерения – от 10 mΩ до 20 kΩ.

Допустимые значения сопротивлений электродов для измеряемых сопротивлений R_изм приведены в таблице 1.1 (где R_П1, R_П2 – сопротивления потенциальных электродов, R_Т1, R_Т2 – сопротивления токовых электродов).



         Таблица 1.1

• Напряжение измерительного тока на токовых зажимах измерителя не более 36 V действующего значения. Ток в цепи измеряемого сопротивления не более 350 mA.

• Частота измерительного тока (128 ± 6) Hz.

• Температура окружающего воздуха рабочих условий применения измерителя от минус 10 ºС до плюс 55 ºС.

• Электропитание измерителя – восемь Ni-MH аккумуляторов типоразмера АА, напряжением 1,2 V, емкостью не менее 2 А/h.

• Ток потребления от аккумуляторов не более 1,0 А.

• Время установления рабочего режима – непосредственно после включения.

• Измеритель позволяет производить:

•




а) заряд аккумуляторов от сетевого блока питания или бортовой сети автомобиля через разъем прикуривателя;

б) индикацию процесса и степени заряда аккумуляторов;

в) автоматическое отключение в пределах (90 – 120) s после окончания работы;

г) хранение в памяти результатов 50 предыдущих измерений;

д) автоматическое отключение от источника электропитания при снижении напряжения аккумуляторов ниже 8,8 V;

ж) индикацию: наличия стороннего напряжения на потенциальных зажимах свыше 7 V; превышения допустимого сопротивления электродов;

з) автоматический выбор единицы измерения;

и) автоматическое вычисление удельного сопротивления грунта.



• Класс точности измерителя – 2,5 по ГОСТ 8.401.

• Пределы допускаемой относительной основной погрешности измерения равны ± 2,5 % от измеряемого сопротивления.

• Режим работы – повторно-кратковременный, измерение до 1 min, время перерыва до повторного включения не лимитировано.

• Комплект поставки измерителя сопротивления заземления ЦС4107:

•


- Измеритель сопротивления заземления ЦС4107	- 1 шт.
- Сумка	- 1 шт.
- Ремень	- 1 шт.
- Аккумулятор 1,2 В, типоразмера АА	- 8 шт.
- Блок питания 12 В, 0,7 А	- 1 шт.
- Адаптер автомобильный	- 1 шт.
- Струбцина	- 1 шт.
- Проводник	- 1 шт.
- Наконечник	- 3 шт.
- Руководство по эксплуатации	- 1 шт.
Измеритель может использоваться с комплектом принадлежностей П4126М2, который поставляется отдельным заказом по ТУ25-04-1328-76.

• Габаритные размеры измерителя 230 mm x 140 mm x 58 mm.

• Масса, кг, не более:

•


         – измерителя с аккумуляторами – 1;

         – блока питания – 0,3.



• Норма средней наработки измерителя на отказ – 10000 ч.

• Средний срок службы измерителя 10 лет.
