Цифровые системы связи предъявляют более высокие требования к характеристикам заземляющих устройств, чем аналоговое оборудование. Высокая чувствительность к импульсным помехам является особенностью современной цифровой аппаратуры - воздействие электростатических потенциалов на аппаратуру часто приводит к сбоям в ее работе и даже выходу из строя.

Еще большую опасность для аппаратуры представляют импульсные помехи при разрядах молний и коммутациях в питающей сети и интерфейсных цепях. А без надежного заземления не работают встроенные и внешние элементы защиты от перенапряжений. Поэтому при монтаже новых телекоммуникационных узлов или модернизации существующих необходимо обязательно решить вопросы, связанные с устройством заземления, отвечающего современным требованиям.

Каталог товаров по системе заземления смотрите - здесь

Заявки на проект заземления, расчет заземления, контур заземления дома, монтаж заземления, измерение заземления принимаются по телефонам:             (096) 819 70 03

Еще недавно монтаж заземляющего устройства (заземлителя и заземляющих проводников) в городских условиях, когда существенно ограничена доступная для монтажа площадь поверхности и почти везде имеется твердое покрытие, мог оказаться весьма трудоемким.

Теперь высокоэффективное и экономичное решение стало доступно благодаря модульной штыревой системе заземления ZandZ^®, предназначенной для организации одноточечного (глубинного) или многоточечного (традиционного) заземляющего устройства на телекоммуникационных и энергетических объектах операторов мобильной и стационарной связи, ведомственных сетей, промышленных предприятий.

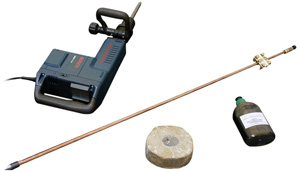

Система ZandZ^® содержит все необходимые для монтажа заземляющего устройства компоненты, легко сопрягаемые друг с другом. Основу системы составляют стальные штыри длиной 1,5 метра с медным покрытием, соединительные муфты для этих штырей и вспомогательные элементы для монтажа и подключения проводников.

Модульно-штыревая конструкция системы обеспечивает максимальное удобство и технологичность монтажа:

•

• любая конфигурация контура заземление;
• не требуются заготовительные операции (вся работа выполняется на месте, без использования тяжелого инструмента);
• все детали просто сопрягаются (без сварки).

Благодаря профессиональному подходу в изготовлении системы заземления обеспечены:

•

• высокая устойчивость медного покрытия штырей к изгибу и отслоению при монтаже;
• надежная защита смонтированных заземлителей от коррозии - гарантия 30 лет (расчетный срок службы в обычных грунтах - 100 лет);
• минимальные эксплуатационные затраты.

Монтаж заземлителей ZandZ^®

Вертикальные элементы заземлителей монтируются из штырей модульной системы ZandZ^®, заглубляемых друг за другом в землю с помощью обычного строительного вибромолота для получения нужной длины заземлителя. Штыри соединяются между собой резьбовыми муфтами, обеспечивающими жесткость конструкции и дополнительную защиту от коррозии.

Монтируемое заземляющее устройство (контура заземления) может иметь удобную, индивидуальную для конкретного случая конфигурацию с любым числом вертикальных элементов, а сами вертикальные элементы могут быть смонтированы на любую глубину:

• неглубинный (традиционный) монтаж (2 – 6 м);
• глубинный монтаж (6 – 40 м).

Способ монтажа выбирается в зависимости от доступной площади и типа грунта.

Глубинный монтаж является наиболее технологичным:

• минимальная площадь контура заземления;
• сопротивление заземлителей не зависит от погоды;
• минимум земляных работ;
• возможность монтажа внутри периметра зданий (в подвалах).

Технологии против традиций

Низкие эксплуатационные затраты

Удобство и технологичность монтажа

Глубинный монтаж (комплекты ZZ-000-015 и ZZ-000-030)	Традиционный монтаж (комплект ZZ-000-045)
Небольшое количество вертикальных элементов заземлителя, установленных на большую глубину.	Большое количество вертикальных элементов заземлителя, установленных на небольшую глубину.

Поставка модульной штыревой системы заземления ZandZ^®

Поставка комплектующих модульной штыревой системы заземления ZandZ^® производится монтажными комплектами. Выбор комплекта осуществляется исходя из конкретной ситуации (необходимой длины заземляющих элементов и их количества).

Указанная комплектация является базовой. Она отражает наиболее частоприменимые задачи возникающие при монтаже. Если предложенное решение не подходит для Вашего случая - возможна поставка комплектации отличной от представленной.

Обратитесь к нашим менеджерам для допонительной информации и помощи в подборе необходимого оборудования.
