Заземление

Заземляющее устройство необходимо не только для нормального функционирования молниезащитной системы, но и для надежной эксплуатации всего электрооборудования Вашего дома. Оно может быть различного типа и исполнения (контур вокруг здания, очаги заземления, совмещенный контур заземления с выпусками под токоотводы молниеприемной части).

Исполнение заземляющего устройства должно быть таким, чтобы обеспечивалась возможно меньшая вариация сопротивления заземления в результате высыхания и промерзания грунта, а также условие минимальной коррозии материала заземляющего устройства.

В настоящее время заземляющее устройство делают как правило из подручных материалов - стальные уголки, арматура и т.д., и в этом случае не приходится говорить о долголетнем надежном функционировании системы заземления.

В наших вариантах предлагается технологичная, простая в монтаже, функционально надежная система заземления из коррозионно-стойких материалов и комплектующих.

Контур вокруг здания или кольцевое заземление

Является распространенным при возможности производства земляных работ. На глубине не менее 0,5 метра от поверхности грунта укладывается стальная горяче-оцинкованная лента 1 по всему периметру здания. Лента соединяется между собой с помощью соединителя 2. Также с помощью этого соединителя организуется отвод полосы для ввода в дом. Крепление полосы к стене в месте ввода осуществляется держателем 3. Места на границе двух сред (земля-воздух), а также болтовые соединения в земле заключаются в антикоррозийную ленту 4. В месте ввода полосы в дом устанавливается шина уравнивания потенциалов 5 для подключения потребителей к контуру заземления.

Очаги заземления или штыревое заземление

Используется при невозможности производства земляных работ по периметру здания. В этом случае в определенных местах организуются очаги заземления посредством заглубления стальных горяче-оцинкованных стержней. Заглубление осуществляется с помощью ударной насадки с отметки не менее 0,5 метра от поверхности грунта. Используются полуторометровые стержни 1, соединенные между собой оцинкованной полосой 3 с помощью соединителей 6. Организуются два стержня по 1,5 метра, каждые из которых соединены между собой с помощью муфты. На последний стержень надевается наконечник 2. Очаги соединяются между собой по отмостке изолированным проводником 4. Проводник крепится к стене с помощью держателя 7. В определенном месте организуется ввод в дом с помощью соединителя 8 и заводится на шину уравнивания потенциалов 10. Места болтовых соединений в земле заключаются в антикоррозийную ленту 9.

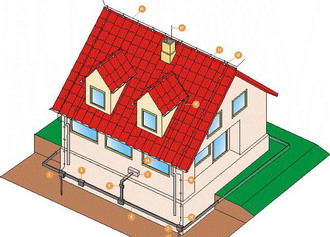

Совмещенный контур

Представляет собой совмещенную систему заземления. По периметру здания укладывается контур заземления из стальной горяче-оцинкованной полосы и в местах спусков токоотводов от молниеприемной части на кровле забивается по одному вертикальному стержню. Такая система в случае устройства молниеприемной части обеспечит наилучшее растекание тока в случае прямого удара, а также защиту от воздействия шагового напряжения.
